热电偶补偿导线绝缘与护套材料特性全览
在工业测温领域，热电偶补偿导线的性能直接关系到温度测量的准确性与系统稳定性。绝缘层与护套材料的选择需综合考量耐温范围、机械强度、抗干扰能力及环境适应性。以下是四种典型材料组合的深度解析：
一、氟塑料绝缘+氟塑料护套
结构特征：
绝缘层与护套均采用聚四氟乙烯（PTFE）或聚全氟乙丙烯（FEP）
常配置镀锡铜丝屏蔽层（覆盖率≥85%）
性能优势：
耐高温极限：-60℃~260℃持续工作，瞬时耐温可达300℃
化学稳定性：耐受强酸、强碱、有机溶剂侵蚀
电气性能：介电常数稳定，绝缘电阻≥100MΩ·km
典型应用：
石化反应釜高温测点（防爆要求Zone 1）
光伏硅片烧结炉（耐氟化氢气氛）
二、硅橡胶绝缘+硅橡胶护套
结构特征：
体采用硅橡胶包裹，内含铜丝编织屏蔽网
护套厚度1.2±0.1mm（符合UL 94 V-0阻燃）
性能特点：
柔韧性突出：最小弯曲半径6倍电缆外径
耐候性优异：-60℃~200℃工况下抗老化寿命＞8000h
三、氟塑料绝缘+硅橡胶护套
创新设计逻辑：
内部氟塑料绝缘保障信号传输精度（热电动势误差≤±1.5℃）
外部硅橡胶护套提供机械防护（抗拉强度≥8MPa）
工程价值：
解决移动设备测温难题：连铸机辊道测温（抗钢屑冲击+持续摆动）
成本优化：较全氟塑料结构降低材料成本约30%

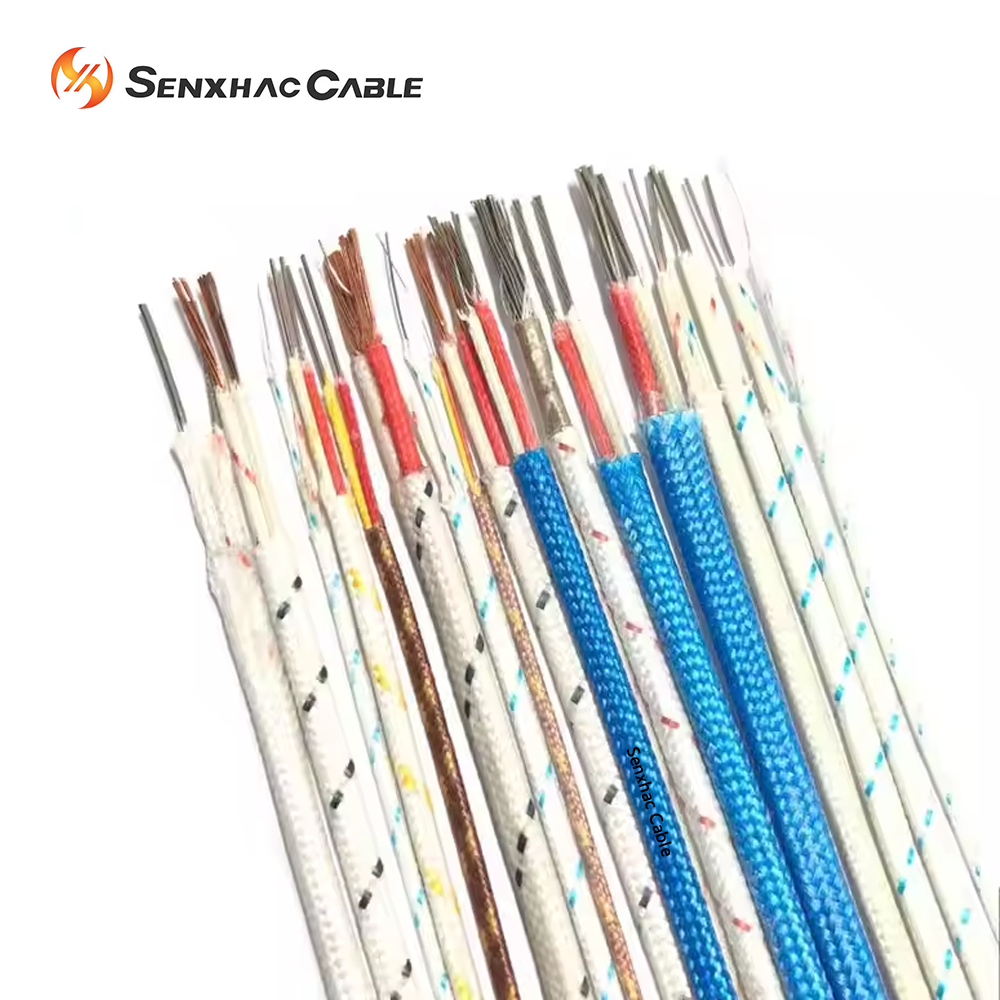

四、玻纤编织绝缘+钢丝编织护套
超高温解决方案：
绝缘层：无碱玻纤浸涂硅树脂（工作500℃/瞬时800℃）
屏蔽层：304不锈钢丝编织（抗拉强度≥1500N）
场景适配表：
| 材料组合 | 推荐温度 | 抗拉强度 | 特色场景 |
|---|---|---|---|
| 氟塑料+氟塑料 | ≤260℃ | 300N | 电解铝槽电极测温 |
| 硅橡胶+硅橡胶 | ≤200℃ | 150N | 新能源汽车电池包温度监控 |
| 氟塑料+硅橡胶 | -60~200℃ | 180N | 注塑机模温检测 |
| 玻纤编织+钢丝编织 | ≤500℃ | 2000N | 航空发动机涡轮进口温度测量 |
选型决策方法论
温度优先级原则：
＞400℃：强制采用玻纤绝缘+钢丝护套
200℃~260℃：优先选用氟塑料绝缘
＜200℃：硅橡胶方案更具经济性
干扰防护策略：
变频器周边：镀锡铜丝屏蔽层必须双端接地
电弧炉区域：建议采用不锈钢管铠装外加接地环
